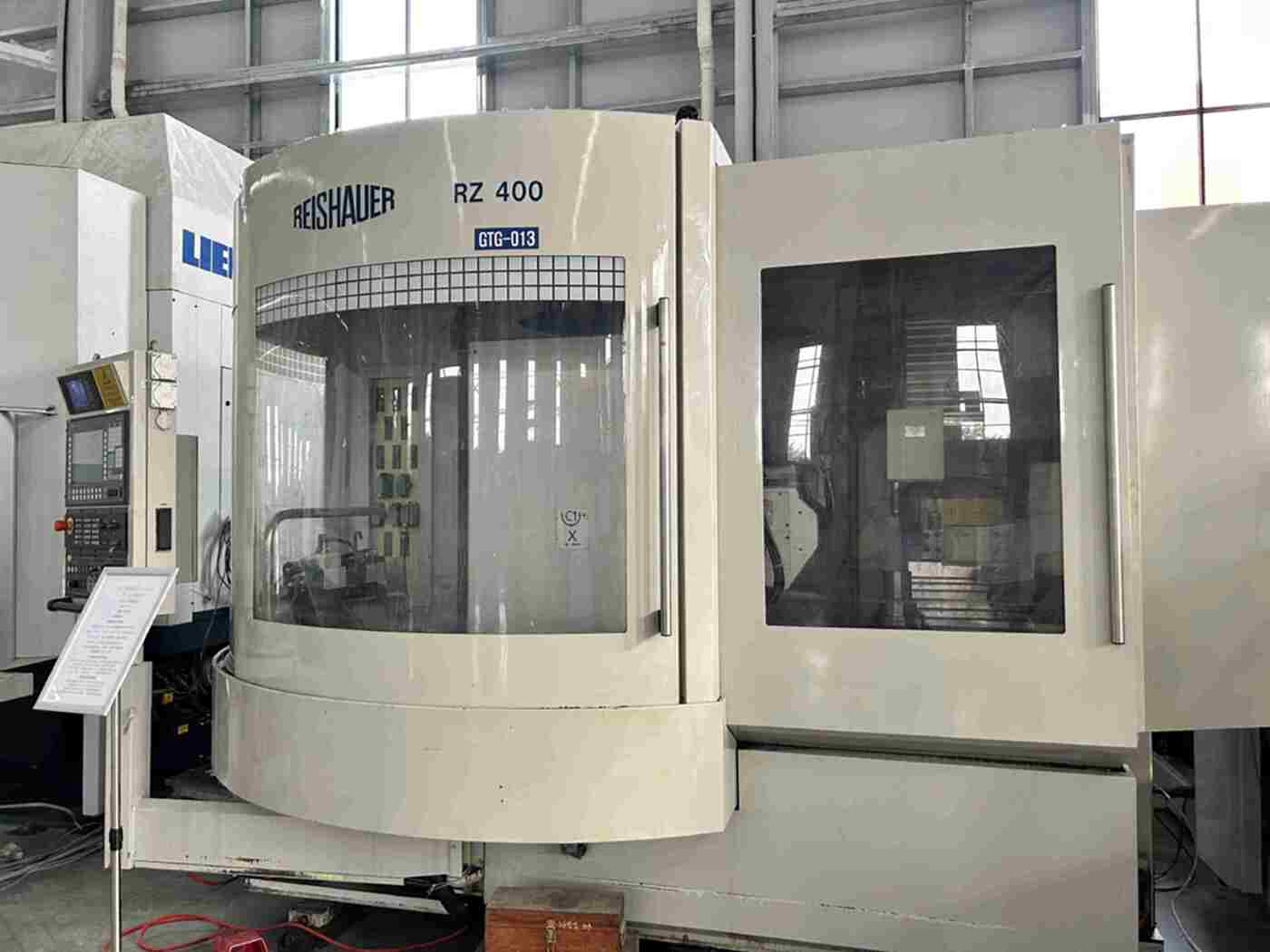

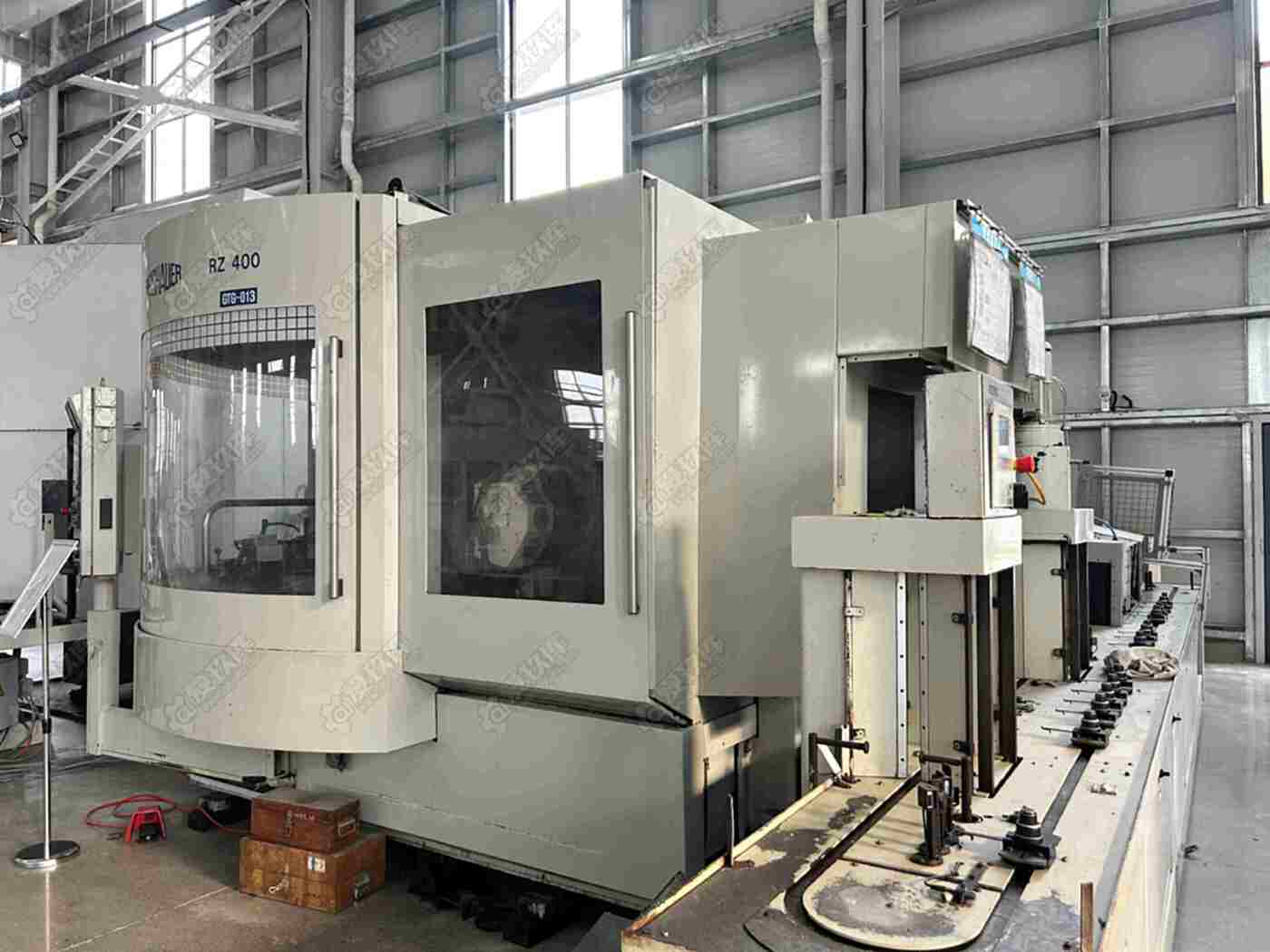

瑞士莱斯豪尔 Reishauer RZ 400磨齿机

产品信息

品牌:瑞士

规格型号:RZ400

描述:

1. 📊 核心加工范围（核心规格） 参数项目 权威参数值 备注说明 最大工件直径 Ø 400 mm 标准加工上限，对应型号中的“400” 最大齿宽（加工长度） 300 mm 有效轴向磨削行程 中心距/顶尖距 60 - 700 mm 兼容短轴至长轴工件 最小齿数 5 齿 可加工极小模数齿轮 最大齿数 999 齿 适配大型同步环等大齿圈 最大工件重量 300 kg 工作台负载能力 2. ⚙️ 模数与几何参数 参数项目 权威参数值 备注说明 模数范围 0.2 - 8 mm 覆盖微精密到大重型齿轮 螺旋角（A轴） ± 45° 可加工左旋、右旋及斜齿轮 压力角 14° - 30° 标准适配，支持非标修形 顶尖高度 标准配置 适配常规轴类安装 3. 🚀 坐标轴与运动性能 轴别 行程距离 快速移动速度 说明 X轴（径向） 490 mm 15,000 mm/min 砂轮径向进给，高精度控制 Y轴（切向） 220 mm 5,000 mm/min 砂轮中心距调整 Z1轴（轴向） 300 mm 5,000 mm/min 砂轮轴向修整/补偿 A轴（回转） / 最高 50°/s 工件旋转/螺旋角控制 4. 🪨 砂轮与主轴系统 参数项目 权威参数值 备注说明 蜗杆砂轮外径 Ø 205 - 300 mm 标准砂轮规格 砂轮宽度 最大 145 mm 取决于齿宽需求 砂轮孔径 Ø 160 mm (H7) 主轴连接精度极高 砂轮头数量 单主轴（可选双修整） 配备高效修整系统 5. 🔌 电气与动力系统 参数项目 数值 备注 数控系统 Siemens Sinumerik 840D 行业顶级数控系统 输入电压 3×440V 工业三相供电 频率 60 Hz 适配欧美电网（国内使用需变频） 总功率 42 KVA 整机电力消耗 工作电流 54 A 标准运行负载 保险丝最大 80 A 电路保护阈值 6. 📏 物理规格与环境 参数项目 参考数值 机器重量 约 12 吨 外形尺寸 约 7700 × 5000 × 2900 mm (长×宽×高) 安装基础 需重型混凝土基础，抗震要求高
